모델

Genesis-1000

Ⅰ.전자

해결

 3.0nm(SE 이미지)

전자총

 사전 중심 텅스텐 필라멘트

가속 전압

 200V ~ 30kV

배율

 x10 ~ x300,000

탐지기

 SE 검출기(ET형)

Ⅱ.단계

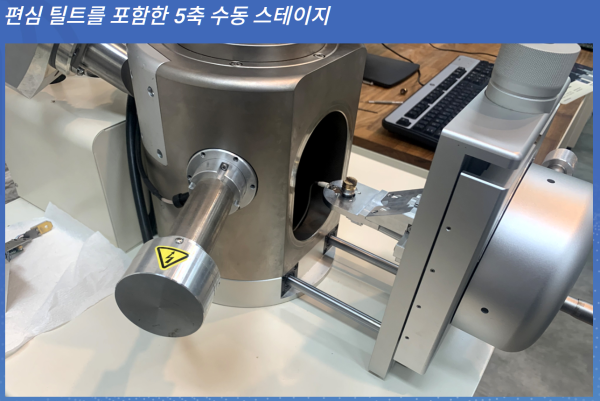

스테이지 시스템

 5축 수동

 - X : 40mm(-20mm ~ 20mm) / - Y : 40mm(-20mm ~ 20mm) / -Z : 5 ~ 45mm / -T : 20º ~ 90º / - R : 360º

작동 거리

 5 ~ 45mm

최대 샘플 크기

 96mm(깊이) x 45mm(높이)

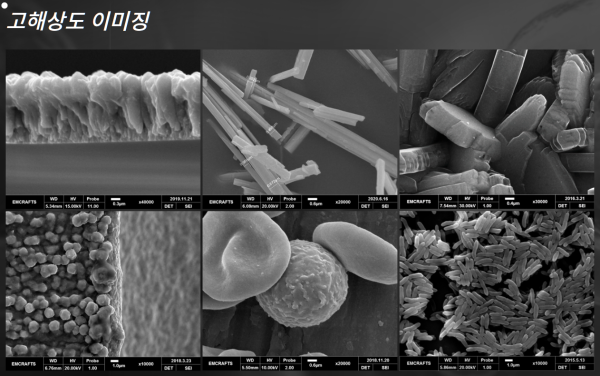

Ⅲ.이미지

PC작전

 Windows 11 기반 올인원

디스플레이 모드

 초점 모드 : 320 x 240 픽셀, 크기 조절 가능

 미리보기 모드 : 800 x 600

 슬로우 모드 : 미리보기 및 초점 모드 모두 적용 가능

 사진 모드 : 최대 3200 x 2400

체재

 BMP, JPEG, PNG, TIFF

빔 시프트

 100μm

자동 기능

 자동 밝기 및 대비 / 자동 초점 / 자동 건 정렬 / 자동 채도 / 자동 필라멘트 / 바이어스

Ⅳ.진공

샘플 로딩 시간

 진공 : 3분, 배출 : 30초

진공 모드

 고진공만 (<9x10-3)

진공 시스템

 전자동 배기 시스템

 - 터보 분자 펌프(3분 이내 진공 준비 완료)

 - 로터리 베인 펌프

 - 전기 밸브 시스템

Ⅴ.치수 및 전력

전자 현미경

 600(폭) x 623(깊이) x 1350(높이) mm / 130 kg

전원 공급 장치

 단상 : 100 ~ 240VAC, 50/60Hz, 1kVA

Ⅵ.옵션 장치

 EDS(Oxford Bruker, EDAX, Thermo compatible) / EBSD / WDS / CL / 챔버 카메라 / LaB6 / CeB6 업   그레이드 / 3D 이미징 / 라만 분광법 / 전자빔 리소그래피
